門禁一體機、電插鎖通用接線方式

發布時間:2022-10-18 11:13

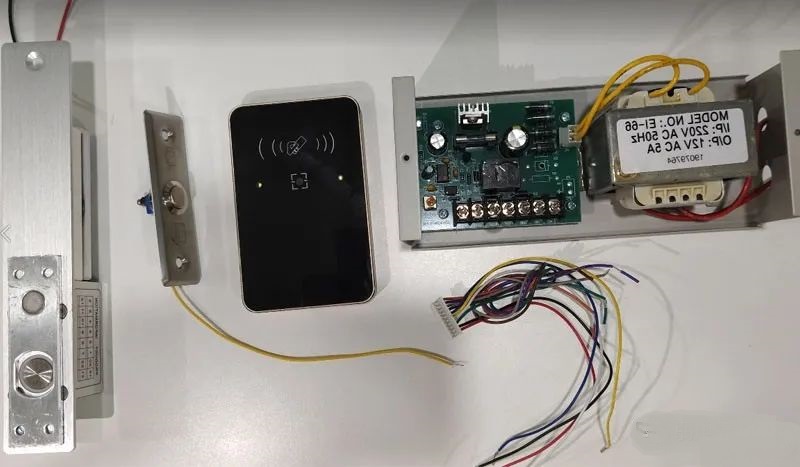

門禁電源一體機如何接線?電插鎖如何接線?如何接入到門禁專用電源中, 門禁系統一般用到的器材有:一體機、門禁專用電源、電插鎖、出門按鈕、端子線。他們是如何接入到門禁電源中的呢?

一、門禁各類設備如何接入到電源中

在接線之前,要斷點,所有接線不允許帶電操作,先斷電。

一:接門禁一體機|門禁設備
1、先接設備電源,將門禁一體機的10P(或8P)端子線的電源正級(紅線)接到電源箱的12V,電源負極(黑線)接到電源箱的GND。

2、接開鎖信號,將門禁一體機端子線的繼電器公共端COM(白線)接到電源箱的GND,也就是說將COM與GND短接;繼電器常開NO(黃線)接到電源箱的PUSH,若電源箱有兩個PUSH,則接到第一個PUSH,標識為PUSH1或PUSH2。

二、接電鎖
電插鎖與磁力鎖線接都相同,電鎖的紅色線接到電源箱的NC,電鎖的黑色線接到電源箱的GND。若電鎖無紅黑線則不區分正負極。

三:接出門按鈕
將門禁設備的出門按鈕IN1(藍線),接到出門按鈕一端,出門按鈕另一端,用一根單獨的線接到GND。

出門按鈕還有另一種接法:按鈕端的線,不接掃碼門禁設備,直接接到門禁電源的PUSH,另一端還是GND,此種接法的優勢是:門禁設備拆卸后,使用按鈕還能開門。出門按鈕的接線,不區分正負極。

注意:門禁設備端子線,其它不使用的線,逐根用電工膠布包好。現在通電進行測試。


四:接網絡

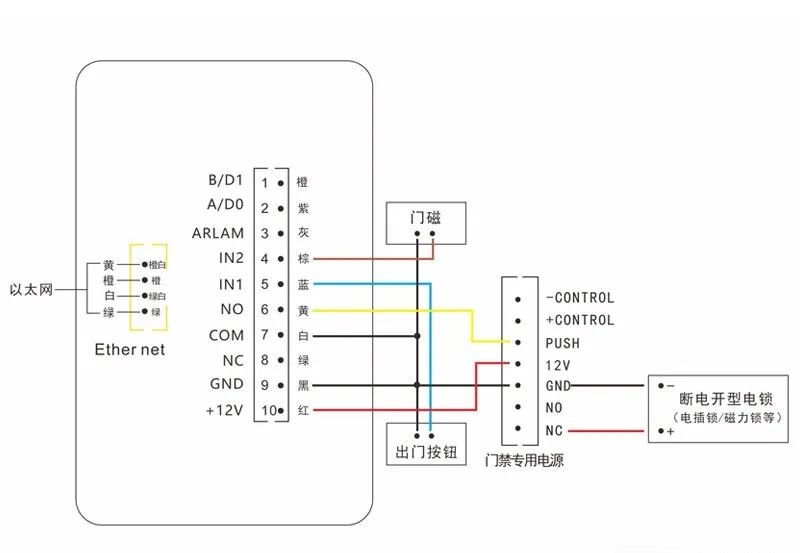

若門禁設備不需要網絡則忽略這一步。將門禁設備四芯端子線按如圖所示接好,端子插入設備。

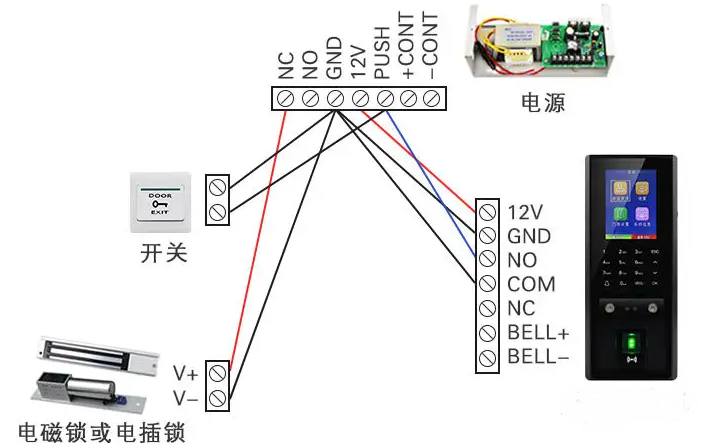

這里面重點說下,門禁一體機如何接入電源中:
一般是12v-12v、gnd-gnd、com-gnd、no-push ,也就是我們常說的

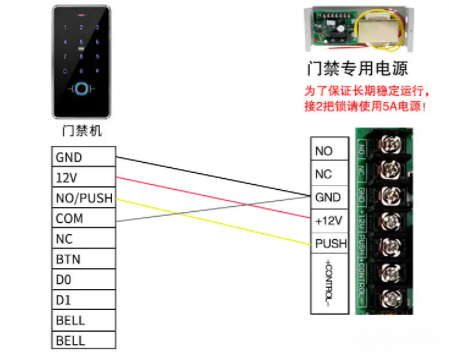

12接12V,負極(黑線)接gnd,公共端接(com)接gnd,常開(no)接push,最后就是這張圖:
